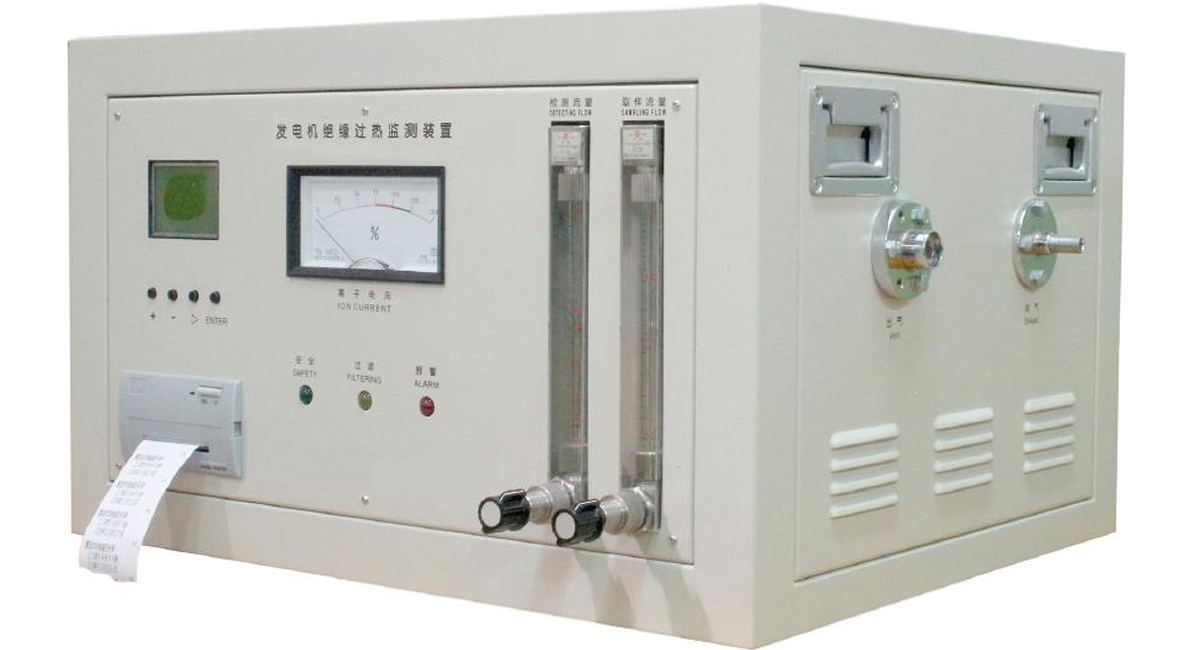

發電機絕緣過熱監測裝置

①基本介紹：

發電機絕緣過熱監測裝置，是采用高新技術對FJR－Ⅱ型裝置進行技術改進后研制的智能型裝置。

它是國內領先水平的發電機在線監測裝置，也是華北電力科學研究院有限責任公司的高新技術產品。

該裝置適用于不同容量的空冷、氫冷和水冷發電機組，在線監測發電機內部絕緣過熱故障隱患，它是早期診斷發電機絕緣過熱故障的一種較靈敏裝置。通過氣體采樣，然后進行色譜分析，能夠區分發電機定子線棒、鐵芯和轉子繞組等不同部位的絕緣過熱故障。

裝置帶有4～20mA標準接口輸出，可引入DCS系統，進行信號的記錄處理。

②主要技術性能：

工作條件 環境溫度：  0～50℃

相對濕度：  ≤85％

電  源：  AC220V 50Hz

容  量：  100VA

使用方式：  連續運行

安裝位置：  在發電機下部6米平臺

③主要技術指標：

工作壓力：  滿足額定氫壓為5.3×105 Pa及以下的汽輪發電機組

檢測流量： 2～6L/min

取樣流量： 10L±0.5L/min

取樣容積： 100L以上

零點漂移： 裝置初投預熱24小時后，零點漂移不大于表計全量程的±5％

電流指示： 正常運行時100～110％（裝置電流表頭所顯示的刻度值）

報警整定值：75％±1％

檢測靈敏度：機內絕緣局部過熱面積（包括絕緣漆退色）為12㎝²  時，電流下降百分率不小于30％

絕緣水平： 電源輸入回路對外殼的絕緣電阻＞500MΩ

交流耐壓： 1000V（r.m.s）

記錄紙更換周期： 每年1～2次

④性能及特點：

該裝置具有適應性強，液晶顯示，智能化程度高的特點。

a.適用于不同容量，不同冷卻方式的發電機組。

b.具備故障判斷、故障曲線顯示、故障追蹤和儲存功能。

c.具有燈光報警和自動取樣功能。

d.具備時間顯示和時間記憶的功能。

e.根據用戶需求可提供4～20mA信號輸出與DCS相連，進行信號記錄處理。

f.現場調試簡單，維護方便，運行安全可靠。
