軸電壓電流監測在線監測裝置

①概述：

汽輪發電機、大型電動機在運行中，由于某些原因而在轉子大軸上產生了感應電壓，稱之為軸電壓。導致軸電壓產生的原因包括：磁路不對稱、蒸汽與汽機葉片摩擦產生靜電、靜態勵磁系統產生的脈動電壓、剩磁等。

機組正常運行時，軸電壓未超過油膜的破壞值，軸電流非常小。若軸電壓超過軸承油膜的擊穿電壓，則在軸承上形成很大的軸電流，軸電流在轉子和軸承間 放電，將對軸承、軸瓦、齒輪等軸承部件造成損傷，嚴重時還會引起停機事故，造成電機的重大損失。

由于軸電壓、軸電流對發電機的危害，因此有必要對軸電流、軸電壓實施在線監測。發電機軸電壓軸電流在線監測裝置即是針對此開發的，裝置能對發電機轉子的軸電壓和軸電流進行實時的監測，跟蹤軸電壓、軸電流的趨勢，在軸電、軸電流超過限值或其增大趨勢明顯時給出報警信號或故障信號，應用本裝置可為發電機的可靠運行提供有利的支持。

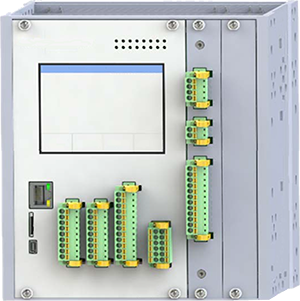

發電機軸電壓軸電流在線監測裝置包括：軸電壓軸電流監測主機和軸電壓軸電流傳感器，主要用于汽輪發電機組、水輪發電機組、抽水蓄能機組、核電機組、交直流電機等旋轉電機的在線監測。

②主要特點：

a.兼容多種傳感器

b.多路信號輸入通道

c.輸入、輸出回路過流、過壓保護

d.高速數字信號處理能力

e.現地裝置采用真色彩的LCD觸摸屏，查看數據、趨勢及設定參數

f.繼電器報警輸出

g.同時監測軸電壓、軸電流的變化率和變化趨勢

h.100Mb以太網/RS485多種通訊接口
